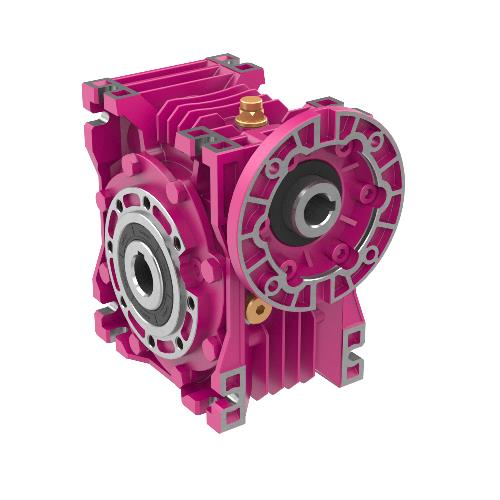

Yılmaz EN125 Sonsuz Dişli Redüktör
Yılmaz EN125 Sonsuz Dişli Redüktör
E Serisi Redüktörlerin Genel Özellikleri
E Serisi redüktörler, sonsuz vida ve dişli yapısında oluşan redüktörlerdir. Giriş ve çıkış milleri 90º olması gereken durumlarda kullanılır. Sertleştirilmiş ve taşlanmış vida (21NiCrMo2), fosfor bronzlu çark (Gz12SnCuNi) yüksek mukavemet ve verim sağlamaktadır.
E Serisi redüktörler her yandan bağlanabilen değişebilir gövde sistemi ile montaj kolaylığı ve esnekliği getirmektedir. Flanş ve çıkış mil bağlantıları çok alternatifli montajlar için uygundur.
E30-E80 Alüminyum enjeksiyon döküm, E100-E125 pik döküm gövde malzemesi kullanılmıştır.
Teknik Tanımlamalar
- Çıkış Momenti M2: [Nm]
Motorun verdiği momentin tahvil oranı ve verimle ile çarpılarak elde edilen değerdir. Redüktörün çıkışından alınabilecek momenti gösterir.
- Anma Momenti Ma: [Nm]
Redüktörün fs=1 şartı için mekanik olarak taşıdığı moment değeridir.
- Nominal Güç Pe: [kW]
Nominal güç, redüktörün fs=1 şartı için mekanik olarak taşıyabileceği güç değeridir. Redüktörlerin nominal güçleri, güç devir tablolarında verilmiştir.
- Çevrim oranı i:
Redüktörün giriş devrinin çıkış devrine oranıdır. Yılmaz Redüktör E serisi redüktörlerde 3,5- 14000 arasında değişen çevrim oranları mevcuttur.
- Eşdeğer Güç ve Moment
Peq [kW], Te [Nm]
Sabit devir altında ancak değişken yük değerlerinde çalışan redüktörlerde, sabit yük altında çalışma şartlarına eşdeğer gelen moment ve güç değerleridir. Hesaplama yöntemi sayfa 28’de verilmiştir.
- İhtiyaç güç PM: [kW]
Redüktörlerin kullanılacağı uygulamanın istenilen şekilde çalışabilmesi için ihtiyaç duyduğu güç değeridir.
- İhtiyaç moment T: [Nm]
Redüktörün kullanılacağı uygulamanın çalışabilmesi için ihtiyaç duyduğu moment değeridir. Seçilen redüktör için herzaman çıkış momentine eşit yada daha düşük olmalıdır.
- Müsade Edilen Eksenel ve Radyal Yükler Fqem, Fqam: [N]
Redüktörün giriş veya çıkış milinde müsade edilen eksenel ve radyal yüklerdir.
- Servis Faktörü fs:
Redüktörün çalıştığı şartlar ile uyumlu olması için gerekli olan emniyet katsayısıdır. fs=1, düzgün ve sakin yüklerde, günlük sekiz saat, saatte 100 dur-kalk çalışmayı karşılar. Detaylar için redüktör seçim bölümüne bakınız.
